Mapal公司精密刀具的应用

来源：信息中心　时间：2009-2-1 10:22:44

Mapal公司作为一个特殊精密加工刀具生产企业，生产的各类精密刀具在汽车、摩托车、液压件、航天、航空以及军事工业中被广泛用于精密孔、特殊孔以及工件特殊部位的加工，尤其适合大批量精密加工。以下介绍Mapal 公司几种典型精密刀具的应用。 1 汽车、摩托车缸盖精加工刀具及应用汽车、摩托车发动机缸盖气门导管、气门座圈(材质为铝基体+粉末冶金或合金铸铁)的加工要求：①气门座阀线的封严性：一般要求其表面粗糙度为Ra0.8µm；跳动0.03mm、0.0mm，最高时达到0.01mm。② 气门导管的公差及直线性：直径5mm、7mm的导管，其公差仅为0.011mm。③ 外表面平整、无毛刺。采用Mapal的WWS铣刀(如切深：2.5mm(较大可达6mm) ；进给：0.04～0.06mm/刃；线速度：v_c=1000～3500m/min (直径200mm以上的刀盘，v_c可以达到7660m/min) ，一般可取机床允许转速的上限。
进给：0.08～0.15mm/转；采用硬质合金刀片时线速度v_c=150～300m/min ，采用PCD或整体PCD刀片时v_c=500～700mm/min 。刀具寿命：硬质合金刀片约加工2000～4000孔，PCD刀片约加工20000～40000 孔；整体PCD刀片约加工20000～70000孔。一般在加工中心上进行缸盖气门导管以及气门座圈的精加工，需用2～3 把刀具才能完成。通常先用一把精镗刀去除气门导管的加工余量，再用引导刀去除座圈余量，在导管上加工一段引导孔，最后再用精加工刀具完成气门导管以及阀线的精加工。当气门导管以及气门座圈的同心度要求小于10 微米时，Mapal推荐采用精加工座圈(n=1000rpm、f=0.08mm/r)，刀具后退0.5mm，增速到5000rpm ，再精加工气门导管。加工参数：粗加工：v_c=70～150 m/min，f=0.05～0.12mm/r ；半精加工：v_c=100～150m/min，f=0.06～0.1mm/r；精加工：v_c=70～150m/min，f=0.06～O.1mm/r。若在专用机床上使用该刀具，则可采用“Feed out”系统，使加工气门导管的刀具从加工气门座圈的刀具中心送出；车(或锪)削座圈；用“枪镗刀’，加工气门导管。(切削参数可参照加工中心所用参数) 采用Mapal 刀具加工缸盖的用户包括世界著名汽车发动机厂、柴油机厂和摩托车发动机厂。 2 汽车发动机缸体加工用刀具及应用实例

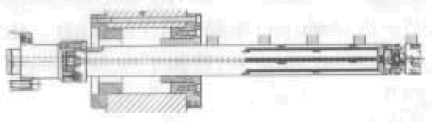

采用三组刀具完成铸铁缸孔的粗镗、半精镗和精加工(由于材料本身具有含油能力，国外已有企业使用Mapal刀具加工缸孔后不再珩磨便可达到精度要求)。加工余量：0.2～0.5mm (直径); v_c=100～120mm/min(采用硬质合金刀片)/ 130～200mm/min(采用CBN刀片); f=1～1.5mm/r；刀片寿命：约1000孔*6 ；加工后表面粗糙度Ra=1.0～2.0mm；圆柱度约为2～5微米。凸轮轴孔的加工凸轮轴孔具有精度要求高、长径比大的特点，除孔径加工外，有时还要求复合加工轴承端面、精密槽型等，加工难度较大。传统加工多采用线镗刀加工孔径(Mapal可为精度要求不高的加工提供质优价廉的线镗刀)，用专用设备加工轴承端面。由于线镗刀的对刀比较复杂，加工精度不高，因此对于精度要求比较高，特别是大批量生产且CPK要求严格时，Mapal则推荐使用带有导条的刀具(如将刀头和刀体采用HSK短柄连接，刀头含在机床的导套中。如果要同时加工轴承端面，也可用同一把刀具来完成：在机床上增加一个拉杆(刀具需与展开机构复合)，加工完孔径之后，展开机构伸出另外一套刀具，展成轴承端面。加工余量：0.3～0.5mm(直径)；采用硬质合金刀片，v_c=60～100 mm/min ; f=0.05～1.Omm/转·刃。刀片寿命达300～1000孔；凸轮轴孔表面粗糙度Ra1.0～2.0mm；圆柱度2～5 微米。
也可用复合刀具加工轴承端面，刀具的展开可通过离心力、冷却液压力或机械机构来完成。加工参数和专机加工相类似。使用Mapal刀具加工发动机缸体的用户有上海通用汽车、上海大众、一汽、无锡柴油机厂、长安汽车、东安动力、山西柴油机厂等。 3 液压零部件加工用刀具及应用实例 Mapal刀具同样广泛地用于加工液压件，如加工动力转向器、刹车总泵、水泵等汽车附件以及阀门、关门器等，其主要优点在于加工精度高，加工精度稳定，刀片寿命长，加工面不产生毛刺，非常适合大批量生产。
汽车刹车总泵缸体见v_c=150～300 m/min(硬质合金刀片)/500～700m/min(PCD刀片); f=0.08～O.1mm/r。加工后刹车总泵缸体孔表面粗糙度可达到Ra0.2左右，尺寸精度H6 。 4 特殊应用实例传统的Mapal刀具主要用于精密孔的加工且不受长径比的限制，同时也适用于加工难加工材料。一用户要在一根1100mm长的镍基高温合金(GH4169)长轴上加工内孔，长轴外径Ø30mm，孔径Ø23H7 ，要求孔的直线度为0.03mm。该用户使用Mapal刀具成功地完成了此薄壁长轴工件的孔径加工。一企业采用Mapal的多刃铰刀成功地加工出长度为4000mm、孔径为Ø37H8的钢管。 Mapal公司正在不断地发展壮大，其产品覆盖面也在不断地扩展。Mapal公司95%以上的刀具为专用特殊刀具，可满足用户的各种特殊要求。公司愿意为客户提供全方位的服务，通过和客户的密切合作，帮助客户较大可能地提高切削效率，降低生产成本。如果您有任何切削方面的难题，请向Mapal公司中国总代理——兴合投资有限公司咨询，或访问Mapal公司网址：www.mapal.de或发电子邮件到：info@mapal.de以及mapal@public.xa.sn.cn。
